صهر الألومينا العالي: الدرجات والخصائص ودليل اختيار البطانة

نادرًا ما تفشل بطانة الفرن لأن الطوب "ليس عالي الألومينا بدرجة كافية". لقد فشل لأنه تم انتقاء التقدير من تسمية بدلاً من ورقة بيانات. ونحن نرى بانتظام أفران معالجة حرارية تبلغ درجة حرارتها 1400 درجة مئوية ومبطنة بطبقة من طوب الألومينا بنسبة 55% والتي تتشقق في غضون عام، في حين أن فرن قريب تبلغ درجة حرارته 1600 درجة مئوية يستخدم فئة مماثلة من المواد لمدة ستة أعوام. عادة ما يكون الفرق هو الحمولة والغلاف الجوي والتصميم المشترك، وليس ملصق البليت.

إذن، هنا هو الاستنتاج أولاً: "مقاومة الألومينا العالية" تصف عائلة تحتوي على محتوى آل₂O₃ في أي مكان من حوالي 45% إلى أكثر من 90%، وداخل هذا النطاق، يمكن أن تختلف المقاومة للحرارة تحت الحمل، والكثافة الظاهرية، ومقاومة الصدمات الحرارية بعامل ثلاثة أو أكثر. يمكن لطوبين لهما نفس محتوى الألومينا الاسمي أن يتصرفا مثل مواد مختلفة. يجب أن يبدأ الاختيار من درجة حرارة الوجه الساخنة، والحمل الميكانيكي، والبيئة الكيميائية، ثم العمل بشكل عكسي إلى محتوى الألومينا، ونوع الرابطة، وبنية البطانة.

ما الذي يجعل في الواقع مادة حرارية "عالية الألومينا"

التعريف الصناعي الشائع بسيط: تصبح المادة المقاومة للحرارة "عالية الألومينا" بمجرد أن يتجاوز محتوى Al₂O₃ 45%. أدناه يتم تصنيفه على أنه طين ناري. أكثر من 90٪ تقريبًا، فهو اكسيد الالمونيوم الحراري. يشرح علم المعادن السلوك. مع ارتفاع الألومينا، تتحول البنية المجهرية من مصفوفة زجاجية غنية بالسيليكا مع موليت مشتت، إلى بنية موليت وأكسيد الألمونيوم، وأخيرًا إلى جسم يهيمن عليه أكسيد الألمونيوم مع القليل جدًا من الطور الزجاجي المتبقي.

يؤدي هذا التحول إلى مقاومة حرارية أعلى، ومقاومة أفضل للخبث والقلويات، وقوة حرارية أعلى. كما أنها توفر كثافة أعلى، وموصلية حرارية أعلى، وفي الدرجات العليا، مقاومة أضعف للصدمات الحرارية بشكل ملحوظ. يمكن لطوب اكسيد الالمونيوم بنسبة 90% الذي يبقى لسنوات في مغرفة فولاذية أن يتشقق بعد ثلاث دورات حرارية في باب فرن الدفعي. محتوى الألومينا هو مرشح وليس إجابة.

الشيء الوحيد الذي لا يمكن للجدول إظهاره هو البطانة الموجودة خلف الوجه العامل. يحمي الوجه الساخن ذو الكثافة العالية من الألومينا القشرة من الحرارة والتآكل والخبث، ولكنه أيضًا أسوأ عازل في الجدار. تعمل الأفران الأكثر كفاءة على ربط طبقة العمل بطبقة أو طبقتين عازلتين، حيث يقوم الطوب الناري العازل خفيف الوزن عالي الألومينا (عادة 0.6–1.0 جم/سم مكعب، تقريبًا 0.25–0.4 واط/م·ك عند 800 درجة مئوية) برفع الأحمال الثقيلة دون تحمل حمل هيكلي.

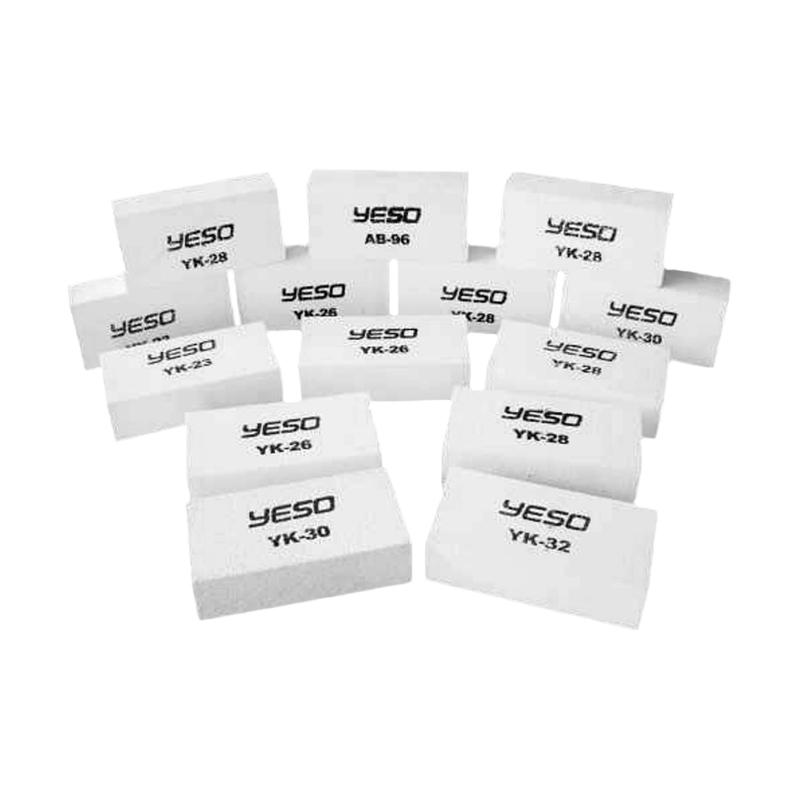

طوب ناري عازل عالي الألومينا وخفيف الوزن بالنسبة للطبقات العازلة خلف الوجه الساخن، قارن درجات طوب النار خفيفة الوزن هذه من حيث الكثافة ومحتوى الألومينا والتوصيل الحراري. عرض المنتج →

الأرقام الخمسة التي تقرر ما إذا كانت البطانة ستنجو أم لا

أوراق المواصفات طويلة، لكن عددًا قليلاً فقط من القيم يرتبط فعليًا بالأداء الميداني. هذه هي الأشياء التي تستحق الجدال حولها في المراجعة الفنية.

حيث تترك الحرارة (والمال) الفرن فعليًا

يعد فقدان حرارة الجدار أقل تكلفة من فشل الطوب، وهو الأسهل في التصميم قبل الشراء. يقارن الرسم البياني أدناه التدفق الحراري للجدار الإرشادي لخمسة بطانات مع نفس الوجه الساخن الذي يبلغ 1100 درجة مئوية و60 درجة مئوية محيطة، معبرًا عنه بمساحة الجدار بالمتر المربع.

الجزء المثير للاهتمام ليس الشريط الأول بل الأخيرين. يؤدي الانتقال من جدار من الطوب والبطانية إلى بناء متعدد الطبقات باستخدام لوح من ألياف السيراميك عالي الألومينا ودعامة مسامية صغيرة إلى تقليل فقدان الجدار بمقدار النصف مرة أخرى، كما أن تكلفة المواد الإضافية تمثل جزءًا صغيرًا من ميزانية طبقة العمل. إذا كنت تريد أن تفهم كيف تم تصميم هيكل مجلس الإدارة نفسه لهذا الواجب، فهذا التقسيم هيكل لوح ألياف السيراميك عالي الألومينا يستحق القراءة بجانب رسم البطانة الخاص بك.

لوح ألياف السيراميك الألومينا لبطانات الفرن استخدم هذه اللوحة حيث يحتاج جدار الفرن ذو الطبقات إلى مقاومة اللهب المباشر، وموصلية حرارية منخفضة، ودرجة مناسبة للوجه الساخن. عرض المنتج →

حيث يتم استهلاك حراريات الألومينا العالية

ويتركز الاستهلاك عندما تجتمع درجة الحرارة والحمل الميكانيكي والكيمياء. يمثل التقسيم أدناه عرضًا إرشاديًا للطلب العالمي المرتفع على الألومينا حسب الصناعة، وهو مفيد بشكل أساسي للحكم على أوضاع الفشل الأكثر أهمية في قطاعك.

تسلسل الاختيار الذي يتجنب معظم الأخطاء

ربما يستغرق تنفيذ هذه الخطوات بالترتيب ساعة ويمنع هذا النوع من إعادة العمل المكلف، لأن كل قرار لاحق يعتمد على القرارات السابقة.

1. إصلاح درجة حرارة الوجه الساخنة والجو. تعمل ظروف الأكسدة والاختزال والفراغ على تغيير نظام الروابط المقبول، وقد يكون الطوب المرتبط بالفوسفات هو الاختيار الخاطئ حيث يوجد الهيدروجين أو ثاني أكسيد الكربون.
2. رسم خريطة للواجب الميكانيكي. هل يحمل السطح حمولة قوسية أم شحنة كاشطة أم لا شيء سوى وزنه؟ يحدد هذا السؤال الوحيد ما إذا كنت بحاجة إلى RUL أعلى من 1500 درجة مئوية أو يمكنك قبول درجة ألومينا متوسطة.
3. توصيف الكيمياء. تهاجم كل من قاعدية الخبث، والبخار القلوي، وأكسيد الحديد جزءًا مختلفًا من البنية المجهرية، ويمكن أن يخسر الطوب بنسبة 75% الذي يحتوي على نسبة عالية من السيليكا الحرة مقابل 60% من الطوب جيد الصنع في فرن غني بالقلويات.
4. ضبط بنية البطانة، بما في ذلك درجات حرارة الواجهة. تحديد درجة الحرارة عند حدود طبقة العمل/العزل؛ وهذا الرقم، وليس الوجه الساخن، هو الذي يحدد المادة العازلة المسموح بها.
5. طلب بيانات دفعة. اطلب RUL وCCS والمسامية الظاهرة والتغيير الخطي لإعادة التسخين والتوصيل الحراري من نفس دفعة الإنتاج التي ستحصل عليها، وليس شهادة عامة من سنة مختلفة.
6. خطة المفاصل والمراسي. يتسبب بدل التوسيع، واختيار الملاط أو الصب، وتباعد المرساة في نسبة كبيرة من حالات الفشل المبكرة حتى عندما يكون الطوب نفسه صحيحًا.

حساب الاسترداد واضح ومباشر. خذ جدار فرن مساحته 30 مترًا مربعًا يعمل 6000 ساعة في السنة. يؤدي قطع تدفق الجدار بمقدار 350 وات/م² إلى توفير 10.5 كيلووات، أو حوالي 63000 كيلووات في الساعة سنويًا، وهو ما يعادل 0.10 لكل كيلووات في الساعة تقريبًا 6300 سنويًا. وهذا عادة ما يكون أكثر من فرق السعر بين مجموعة العزل المتوسطة والمُحسّنة، ويتكرر هذا في كل عام من الحملة.

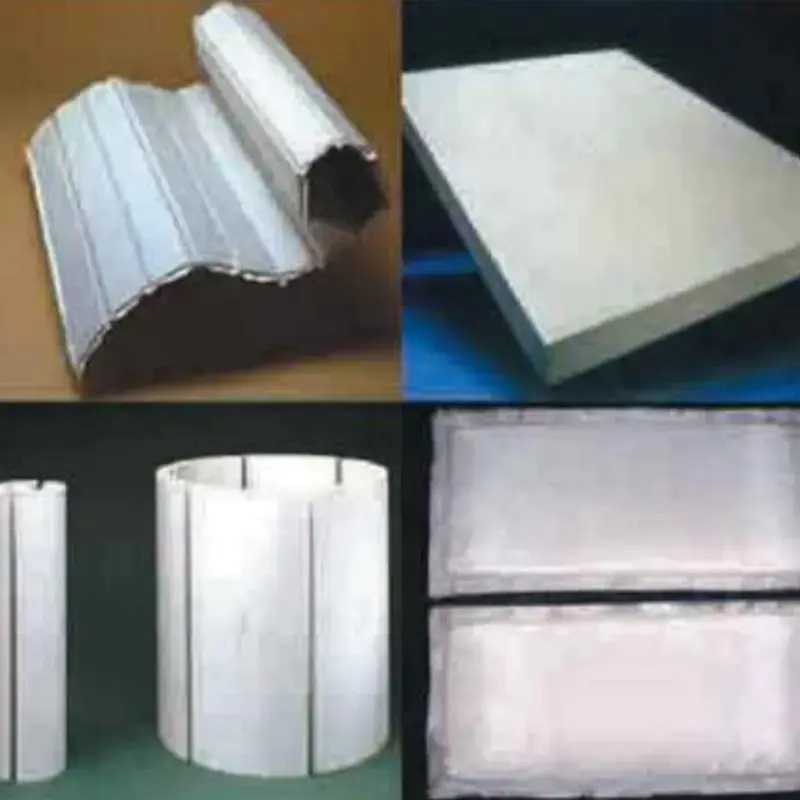

لوح عزل نانو صغير المسام للأفران ذات درجات الحرارة العالية تناسب هذه اللوحة مداخن العزل المُحسّنة حيث تعمل الموصلية الحرارية المنخفضة للغاية وتخزين الحرارة المنخفضة على تحسين الاسترداد على جدران الفرن ذات درجة الحرارة العالية. عرض المنتج →

ملاحظات الصيانة والاختبار والامتثال

تعتبر البطانة عالية الألومينا مادة مستهلكة، ويمكن تتبع عمرها المتبقي بدلاً من تخمينه. هناك بعض العادات التي تصنع الفرق بين الاستبدال المخطط له والإيقاف غير المخطط له.

• سجل خط الأساس للتصوير الحراري للقذيفة بعد التشغيل، ثم كرر ذلك كل ثلاثة أشهر عند نفس الحمل. النقطة الساخنة الصاعدة هي أول إشارة موثوقة لترقق البطانة أو فتح المفصل.
• فحص فواصل التمدد وحالة المرساة وانكماش الألياف عند ثلاثة وستة أشهر خلال السنة الأولى. عادةً ما تظهر بطانات الألياف معظم انكماشها في بضع مئات من الساعات الأولى.
• احتفظ بوثائق الدفعة في الملف: تصنيف GB/T 2988 أو ASTM C27 للطوب، وطرق اختبار EN 1402 للمواد المتجانسة، ووثائق ISO 9001 أو CE الخاصة بالمورد كشاشة تأهيل. تم الإعلان عن هذه الأشياء ذاتيًا من قبل معظم الموردين، لذا قم بإقرانها بالفحص الوارد الخاص بك.
• أعد فحص الكيمياء بعد أي تغيير في العملية. قد يؤدي التدفق الجديد، أو مزيج الخردة المختلف، أو التحول من الهواء إلى الغلاف الجوي النيتروجيني إلى إبطال الدرجة التي حددتها قبل عامين.
• تتبع التكلفة لكل طن من المنتج بدلاً من التكلفة لكل لبنة. نادرًا ما تكون الدرجة الأرخص التي تحتاج إلى الاستبدال مرتين هي البطانة الأرخص، ومن السهل تقديم الحساب إلى فريق الشراء.

إذا كنت تقوم بمراجعة رسم بطانة موجود أو تخطط لترقية الفرن، فلدينا الدعم الفني يمكن للفريق مراجعة بيانات الوجه الساخن ودرجات حرارة الواجهة واختيار المواد قبل تجميد المواصفات.

إن صهر الألومينا العالي ليس منتجًا واحدًا يمكنك تحديده برقم واحد. إنها عائلة تمتد من 45% إلى أكثر من 90% Al₂O₃، وتكون اختلافات الأداء داخل هذا النطاق أكبر من الاختلافات بين الألومينا العالية والطين الناري. اختر الدرجة من درجة حرارة الوجه الساخن، والحمل والكيمياء، وتحقق منها باستخدام بيانات RUL والمسامية الخاصة بالدفعة، وتعامل مع العزل كاستثمار ذو عائد قابل للحساب بدلاً من كونه إضافيًا اختياريًا. إذا تم ذلك بهذا الترتيب، فإن معظم حالات فشل البطانة تصبح أحداثًا يمكن التنبؤ بها بدلاً من المفاجآت.
